球罐設計：高效儲存與運輸?shù)慕鉀Q方案

（一）球罐概述

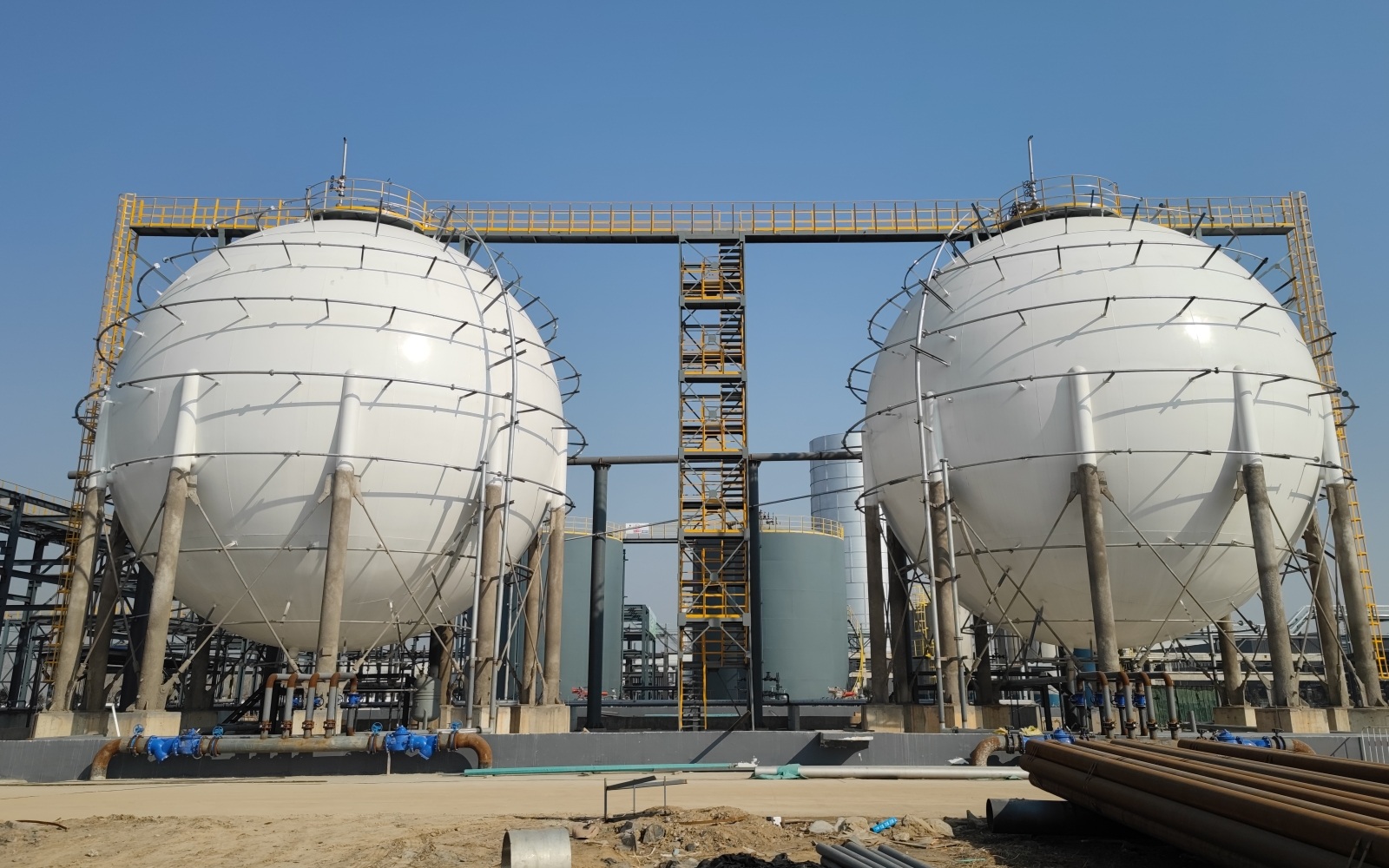

球罐是一種廣泛應用于工業領域的球形壓力容器，主要用于儲存和運輸各種氣體和液體介質。其設計特點使其在相同容量下具有最小的表面積，從而減少了鋼材的使用量，降低了制造成本。球罐的殼板承載能力比圓筒形容器大一倍，因此在相同直徑和壓力下，采用同樣鋼板時，球罐的板厚只需圓筒形容器板厚的一半。此外，球罐占地面積小，可向空間高度發展，有利于地表面積的利用。

球罐的應用領域非常廣泛。在石油、化工、冶金、城市煤氣等工程中，球罐被用于儲存液化石油氣、液化天然氣、液氧、液氮、液氫、液氨、城市煤氣、壓縮空氣等物料。在原子能發電站，球罐被用作核安全殼；在造紙廠則被用作蒸煮球。隨著工業的發展，球罐的使用范圍必將越來越廣泛。

球罐的發展歷史可以追溯到20世紀初，隨著材料科學和制造技術的進步，球罐的設計和制造水平不斷提高。近年來，我國在石油化工、合成氨、城市燃氣的建設中，大型化球罐得到了廣泛應用，推動了球罐技術的快速發展。未來，隨著深冷技術和大型化趨勢的推進，球罐將在更多領域發揮重要作用。

（二）球罐設計原理

1．設計參數與選材

球罐的設計參數是確保其安全運行的關鍵因素，主要包括設計壓力、設計溫度、腐蝕裕量等。設計壓力是指球罐在正常操作條件下可能承受的最大壓力，通常根據操作壓力和設計規范確定。設計溫度則決定了球罐材料的選擇和制造工藝，影響材料的力學性能和焊接性能。腐蝕裕量是為了應對球罐在使用過程中可能遇到的腐蝕問題，通常根據介質的腐蝕性和使用環境確定。

選材原則主要考慮球罐的使用條件、材料性能、焊接性能和制造成本。常用的材料有碳鋼、低合金鋼、不銹鋼等。例如，Q345R是一種常用的低合金鋼，具有良好的力學性能和焊接性能，適用于中低溫球罐。對于高溫或腐蝕性介質，則可能選擇不銹鋼或鎳基合金。材料的性能直接影響球罐的設計和制造，因此需要綜合考慮材料的強度、韌性、耐腐蝕性和焊接性。

材料性能對設計的影響主要體現在強度計算和結構設計上。材料的屈服強度和抗拉強度決定了球殼板的厚度計算，而材料的韌性則影響球罐在低溫環境下的安全性能。焊接性能則決定了球罐的制造工藝和焊接質量。因此，在設計過程中，需要根據具體的使用條件和材料性能進行綜合考慮，確保球罐的安全性和經濟性。

2．結構設計與優化

球罐的結構設計主要包括球殼、支柱、拉桿和開孔補強等部分。球殼是球罐的主體部分，其設計需要考慮球殼板的厚度、球殼的直徑和高度等因素。支柱用于支撐球罐的重量，通常采用加托板結構或長圓形支柱結構。拉桿用于連接球殼和支柱，確保球罐的穩定性。開孔補強則是為了應對球罐上的開孔（如人孔、接管等）而進行的補強設計。

結構優化方法主要包括有限元分析和優化算法。通過有限元分析，可以模擬球罐在不同工況下的應力分布和變形情況，從而優化球殼板厚度、支柱和拉桿的設計。優化算法則可以進一步優化球罐的結構參數，如球殼板的厚度分布、支柱的位置和數量等，以提高球罐的整體性能和經濟性。

在實際設計中，結構優化需要結合具體的使用條件和制造工藝進行。例如，在大型球罐的設計中，需要考慮運輸和安裝的限制，優化球殼板的尺寸和支柱的位置。此外，還需要考慮球罐的制造工藝，如焊接工藝和熱處理工藝，以確保球罐的質量和性能。

綜上所述，球罐的設計原理涉及多個方面，需要綜合考慮設計參數、選材原則和結構優化方法。通過科學合理的設計，可以確保球罐的安全性和經濟性，滿足不同領域的使用需求。

（三）球罐制造工藝

1．制造流程與關鍵技術

球罐的制造流程是一個復雜且精細的過程，涉及多個關鍵技術和質量控制環節。首先，根據設計圖紙進行材料準備和預處理，包括鋼材的復驗、入庫和表面處理。接下來，進行球殼板的制造，包括放樣、劃線、下料、壓制成形等步驟。球殼板成形后，進行組焊和裝配，包括赤道板與支柱的組焊、極板與接管的組焊等。

在制造過程中，焊接是關鍵的技術環節。焊接質量直接影響球罐的安全性和使用壽命，因此需要嚴格控制焊接工藝參數和焊工資格。常用的焊接方法有手工電弧焊、氣體保護焊和埋弧焊等。焊接完成后，進行焊后熱處理，以消除焊接殘余應力，改善材料的力學性能。

質量控制貫穿于整個制造過程。從材料進廠到成品出廠，每個環節都需要進行嚴格的檢驗和測試。常用的質量控制方法包括無損檢測（如超聲波檢測、射線檢測）、力學性能測試和尺寸檢測等。通過這些方法，確保球罐的制造質量符合設計要求和相關標準。

2．球殼板制造工藝

球殼板的制造是球罐制造的核心環節，其工藝流程包括放樣、劃線、下料、壓制成形等步驟。首先，根據設計圖紙進行放樣和劃線，確定球殼板的尺寸和形狀。接著，進行下料，將鋼板切割成所需的形狀和尺寸。下料后，進行壓制成形，將鋼板壓制成球形。

在壓制成形過程中，需要嚴格控制壓制參數和模具精度，以確保球殼板的形狀和尺寸符合設計要求。成形后的球殼板需要進行二次放樣和劃線，以確定焊接坡口的位置和尺寸。接著，進行坡口加工，為焊接做好準備。

制造過程中的注意事項包括材料的選擇和處理、壓制參數的調整和焊接質量的控制。材料的選擇應考慮使用條件和制造工藝，壓制參數應根據材料的性能和球殼板的形狀進行調整。焊接質量控制包括焊前準備、焊接過程控制和焊后處理等環節。通過嚴格的工藝控制和質量管理，確保球殼板的制造質量符合設計要求。
